QRP-QRSS BEACON IWØHK 28322 Khz

Claudio IK0BVM e Stefano IK0XCC

E' tornato operativo dal 10 gennaio 2009 il Beacon QRPp QRSS iW0HK/B a 28 MHz installato nella postazione in collina della Sezione ARI di Civitavecchia sui Monti della Tolfa con nuove funzionalità rispetto alle prime due versioni.

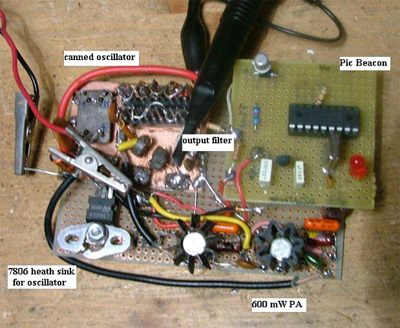

Il progetto nasce nel marzo 2007 con una prima versione del beacon completamente progettato e costruito da Alessandro i0SKK per la parte RF, e da Andrea iW0HK per la parte logica. Questo rimase in funzione fino ad ottobre 2007 quando fu spento per poter realizzare la commutazione in automatico a doppio livello di potenza.

Venne riattivato con la seconda versione a giugno 2008 ma solo per pochi mesi a causa di problemi tecnici che nel frattempo si presentarono sullo stadio finale RF.

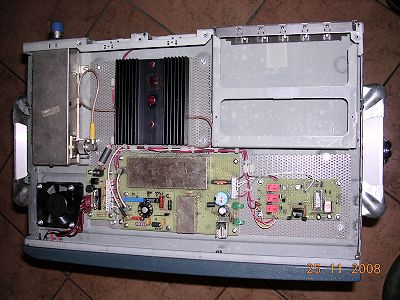

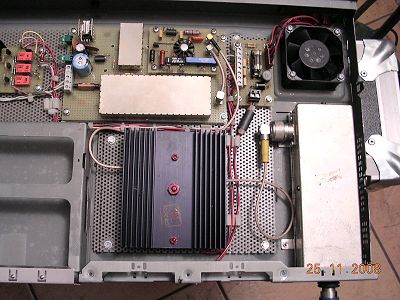

Grazie al paziente e preciso lavoro di Claudio IK0BVM, per risolvere il problema dell'affidabilità nel tempo, il beacon ha subito un totale rifacimento nell'assemblaggio di tutti i componenti, la sistemazione più razionale dei vari moduli e l'utilizzo di cavi schermati per i collegamenti tra di loro, la realizzazione di un nuovo stadio amplificatore RF, l'impiego di filtri in uscita tarati con strumentazione di precisione e l'impiego della ventilazione forzata. Un ringraziamento speciale anche a Stefano IK0XCC per il lavoro di montaggio del beacon nella sua postazione a di Poggio Ombricolo.

Per informazioni sulla rete di beacon italiani a 28322 khz si può visitare il blog http://28322.blogspot.com/

I dati tecnici del beacon:

Frequenza: 28,321.94 MHz

Nominativo: iW0HK/B

WW Locator
: JN52WD

Emissione
: CW (classe A1)

Testo trasmesso a 12 WPM
: VVV DE IW0HK/B TWO PWR JN52WD

Testo trasmesso in QRSS3
: HK

Potenza RF
: 100 mW e 1W

Antenna

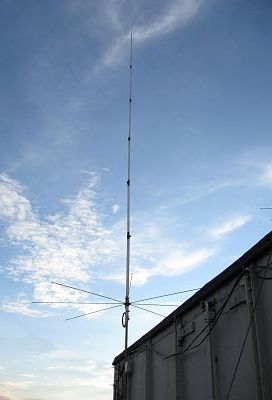

: antenna verticale 5/8 d'onda

Funzionamento
: 24 ore

Ubicazione
: postazione ARI di Civitavecchia a Poggio Ombricolo, Allumiere (Roma)

Altitudine
: 540 metri sul livello del mare

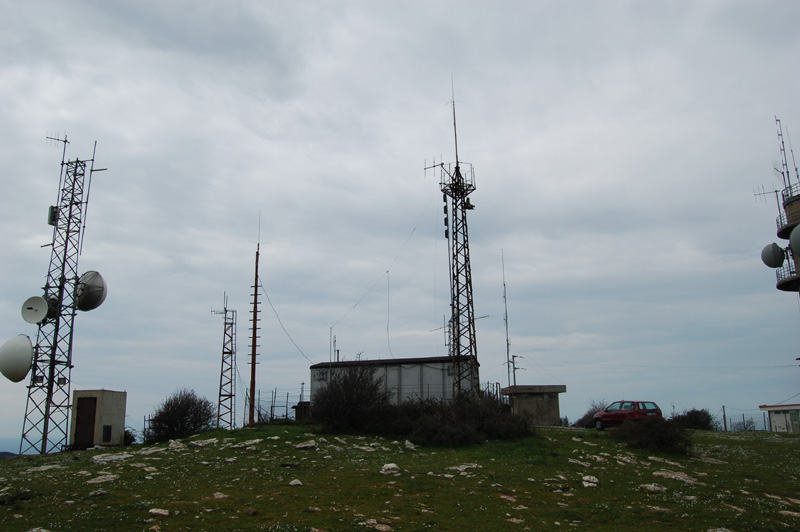

La postazione dell'Ari di Civitavecchia

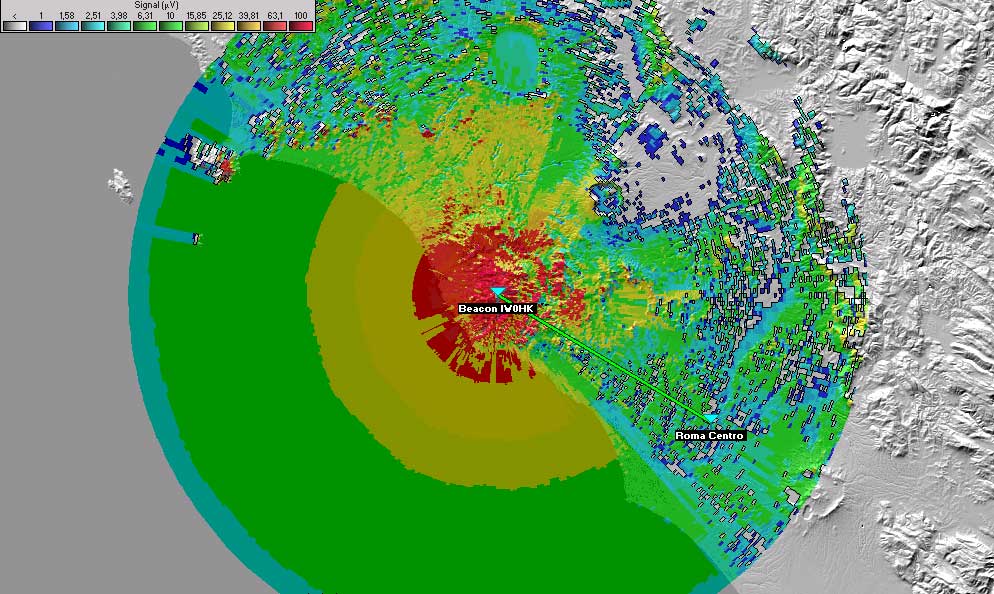

Ipotesi di copertura radio del beacon realizzata con il software RadioMobile di VE2DBE


Ecco i rapporti d'ascolto ricevuti: (lista da aggiornare)

IK0LZR/5: qth Loro Ciuffenna(Arezzo) JN53TN, Ascolto il segnale molto basso ma perfettamente ricevibile anche senza filtro stretto (15/3/2007) QRB: 159 Km

IK0VVE: Da latina JN61KM ricevo con segnale 0 ma perfettamente chiaro, diciamo un rst 40 QRB 108 KM

IZ0GYP : IW0HK/B ricevuto 54 in JN61GT alle 22:21Z; segnale chiaro in banda senza troppo QRM. (16/3/2007) QRB 66 Km

IZ0CKO: RST 429 da Ciampino (JN61HT), RX Yaesu FT-817, ANT Verticale 7m Mod. Shakespear (13/3/2007) QRB 72 Km

I0MOM: Copia perfetta anche se l' s-meter non si muove in JN61FU. (Roma sud)
73 de I0MOM, Marco (12/3/2007)
QRB 58 Km

IW0GVG: Segnale 0 ma il tono è molto chiaro. Loc.JN62MA (18/3/2007) QRB 97 Km

IK0DBO: beacon e' pefettamente ricevibile da me a Pomezia (JN61FQ), con segnale non misurabile all'SMeter, ma di ottima qualita' (16/3/2007). QRB 70 Km

IZ0KJM: a Ladispoli JN61AW ricevo il segnale del beacon intorno al 5 / 6,ma in compenso il segale risulta essere molto pulito. (21/3/2007) QRB 27 Km

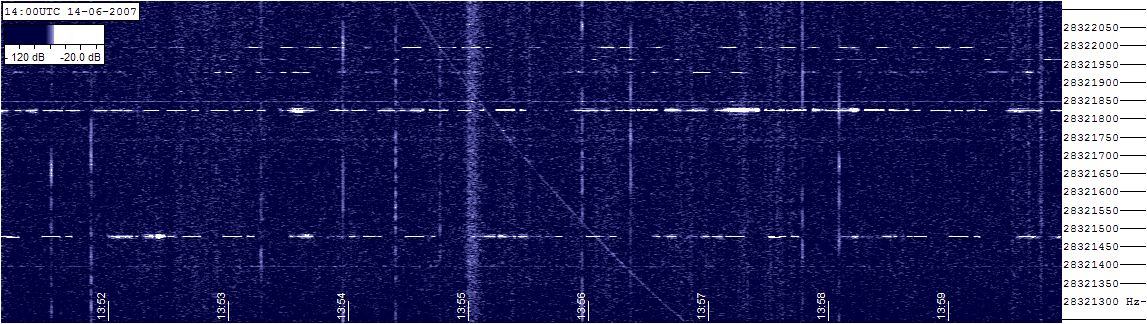

G3VYZ: Les ha ricevuto il beacon in modalità qrss. Clicca qui per vedere la schermata con il segnale del beacon. (14/6/2007) QRB 1516 Km

IN3KLQ: rapporto da Giuliano in JN56RG (24/6/2007) QRB 460 Km

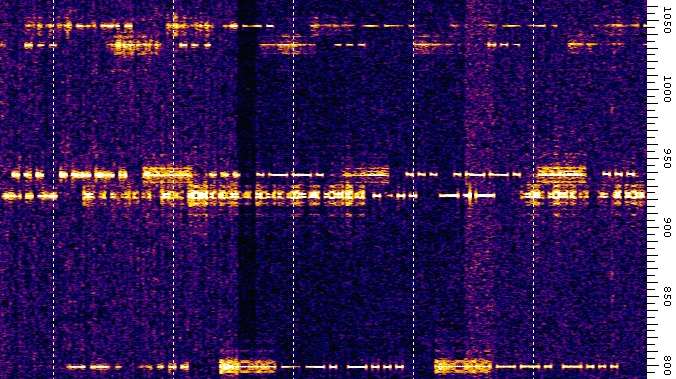

ON5SL: rapporto Qrss da Pierre in JN10TT Clicca qui per vedere la schermata con il segnale del beacon (22/6/2007) QRB: 1150 km

I3GNQ/IN3:rapporto d'ascolto da Caoria JN56UE,(25/6/2007) QRB 449 Km

Questi rapporti sono apparsi sulla rete cluster:

IW0HBY-@ 28322.0 IW0HK/B 599 jn52wd 600mw 1229 15 Mar 2007
F8AKC 28322.0 IW0HK/B 329 0943 22 Jun 2007
DJ7KG 28321.9 IW0HK/B JN39UR>JN52WD ES 559 1548 01 Jun 2007

DJ7KG 28321.9 IW0HK/B back with solid keyer 1305 14 Jul 2007
DL1NUX 28322.0 IW0HK/B JO50LE(ES>JN61FV 519 0714 22 Jul 2007

Per rapporti d'ascolto scrivete a :
email
