Nasce il nuovo modo digitale MEPT_JT

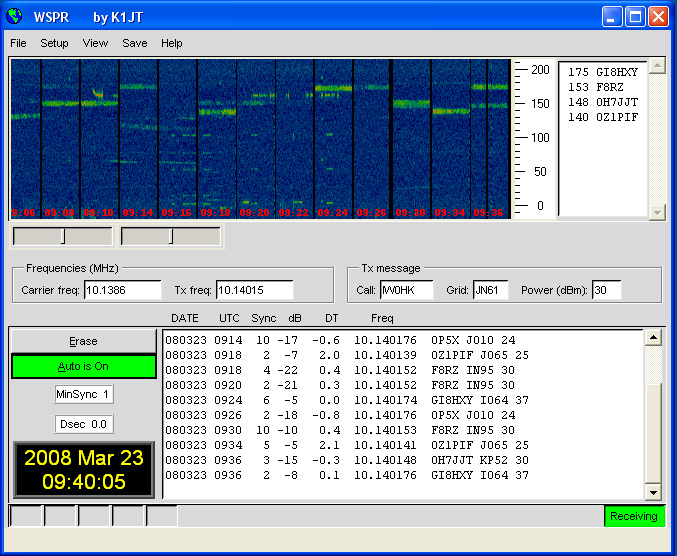

Joe Taylor K1JT, il radioamatore premio Nobel,  creatore del famoso software WSJT ha creato una nuova versione del suo modo digitale apposta per l’utilizzo in modalita’ QRPP per lo studio della propagazione. L’idea nasce dal gruppo dei QRSSKNIGHTS che da tempo sperimentano nelle bande radioamatoriali modalita’ “estreme” per giocare con la ionosfera: microtrasmettitori con pochi milliwatt che utilizzano modalita’ come il CW Lento QRSS  e antenne sperimentali. Il MEPT_JT nasce quindi come modalita’ digitale per continuare questo genere di esperiementi e ha tutte le caratteristiche di essere un modo “invisibile” (come il QRSS) a chi non e’ dotato di software per la visualizzazione dello spettro come Argo o Spectran. MEPT_JT  occupa solo 6 HZ di banda e permette in questa versione la trasmissione del call e del Qth locator e della potenza in dBm. La velocita’ di trasmissione e’ di 1.46 baud e la modulazione e’ “continuous phase 4-FSK”. Il rapporto segnale/rumore minimo per la ricezione e’ di -27 dB. L’interfaccia e’ ancora sperimentale ma dalle prime prove effettuate con Murray ZL1BPU i risultati sono eccellenti. Ecco il risultato della mia prima prova di ricezione con MEPT_JT:

UTC   Sync dB    DT     Freq    Message                  Noise

1818    3 -19   1.0  10.140184  G3ZJO IO92 20             11.2
1902    1 -15   1.1  10.140184  G3ZJO IO92 20             11.8
1918    1 -18   1.4  10.140184  G3ZJO IO92 20             10.5
1922    3 -16   1.4  10.140183  G3ZJO IO92 20             11.9

Ecco le caratteristiche principali di MEPT_JT

  • Messaggio trasmesso: callsign, 4-caratteri-locator, e potenza espessa in dBm. Esampio: "IW0HK JN61 30"
  • Lunghezza del messaggio: 28 bits per il  callsign, 15 per il locator, 7 per il potenza ==> 50 bits in tutto.
  • Forward error correction (FEC): long-constraint convolutional code, K=32, r=1/2.
  • Number of channel symbols: nsym = (50+K-1)*2 = 162.
  • Keying rate: 12000/8192 = 1.46 baud.
  • Modulazione: continuous phase 4-FSK. Tone separation 1.46 Hz.
  • Embedded synchronization: 162-bit pseudo-random sync vector.
  • Data structure: each channel symbol conveys one sync bit and one data bit.
  • Duration of transmission: 162*8192/12000 = 110.6 s.
  • Transmissions start two seconds into an even UTC minute: i.e., at xx:00:02, xx:02:02, etc.
  • Occupied bandwidth: about 6 Hz
  • Minimo S/N per la ricezione : around -27 dB on the WSJT scale (2500 Hz reference bandwidth).

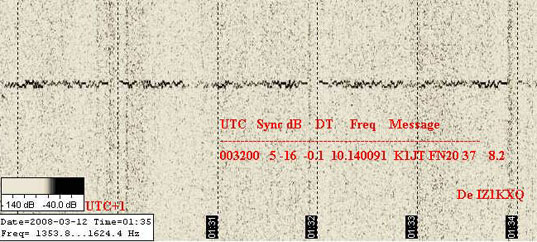

  • Questo invece e' uno screenshot catturato da Paolo IZ1KXQ con il segnale di K1JT



    Per maggior info:

    http://physics.princeton.edu/pulsar/K1JT/MEPT_Instructions.TXT

    e il programma da scaricare:

    http://physics.princeton.edu/pulsar/K1JT/MEPT_JT.EXE .
