Le antenne di Prato Smeraldo

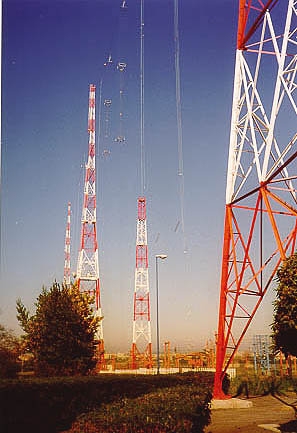

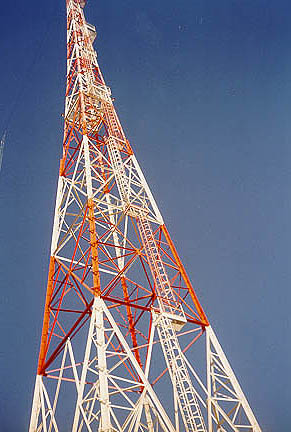

Alcuni dipoli verticali	Il traliccio di una cortina

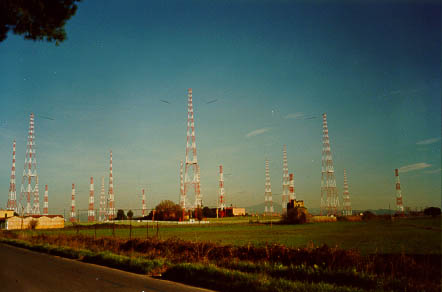

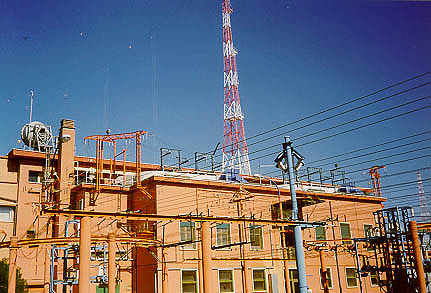

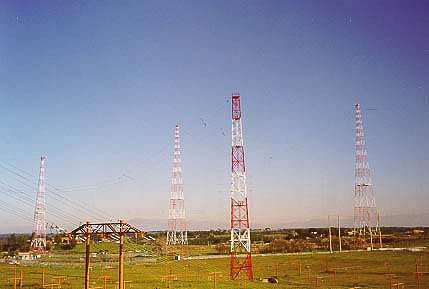

I sistemi di scambio delle antenna	Varie antenne cortine

I segnali provenienti dai trasmettitori a 100 Kw escono dalla sala radio su delle linee bifilari che raggiungono i vari sistemi di commutazione delle antenne anche questi completamente autocostruiti dai sapienti meccanici del centro radio.
La commutazione avviene attraverso vari sistemi motorizzati controllati dall’interno del centro, il segnale una volta commutato sempre su linee bifilari raggiunge la base dell’antenna che lo irradierà nell’etere. Le antenne del centro sono di vari tipo, più precisamente ben 12 cortine di dipoli e 18 doppi dipoli con riflettore. Ci sono poi varie antenne omnidirezionali rappresentate da lunghi dipoli verticali tirati tra fili tesi tra due tralicci e la terra.
Tutto il prato dove sorge il centro è completamente invaso da linee bifilari che portano segnali alle antenne e spesso sotto ogni antenne si trova un’altro commutatore che permette l’utilizzo delle cortine direttive in due sensi di irradiazione.
