Modifica Drm per l'ICOM IC-756
Cliccare sulle immagine per una migliore definizione
Come tutte le radio che "passano" per il mio shack anche il nuovo Ic 756 è stato modificato per l'ascolto dei segnali digitali Drm. La modifica è stata effettuata durante l'installazione di un filtro opzionale non originale. Il filtro in questione è Collins 526-8733-010 (serie 455 kHz IF Low Cost) con un larghezza di banda di 300 Hz per il Cw. Lo stesso filtro era stato utilizzato per la modifica pubblicata su RadioRivista 8/2005 e sul mio sito "Due nuovi filtri Collins per il piccolo FT-817.

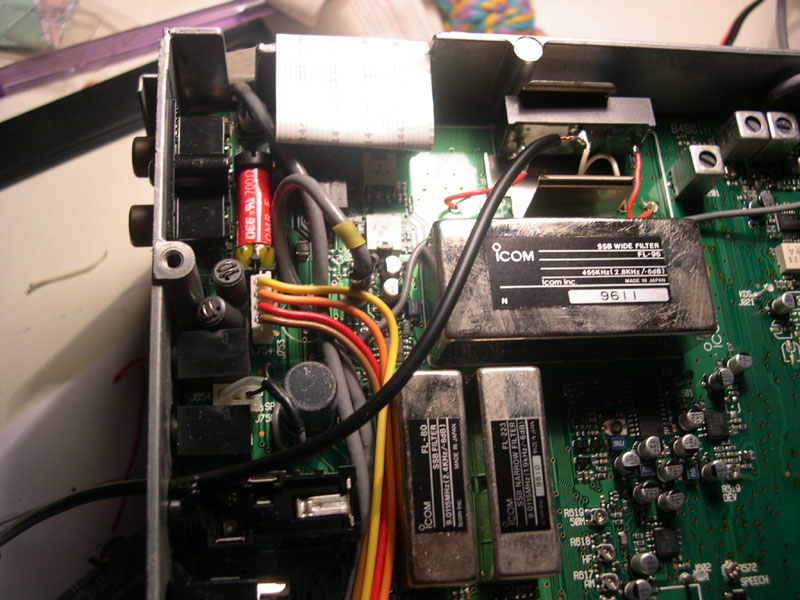

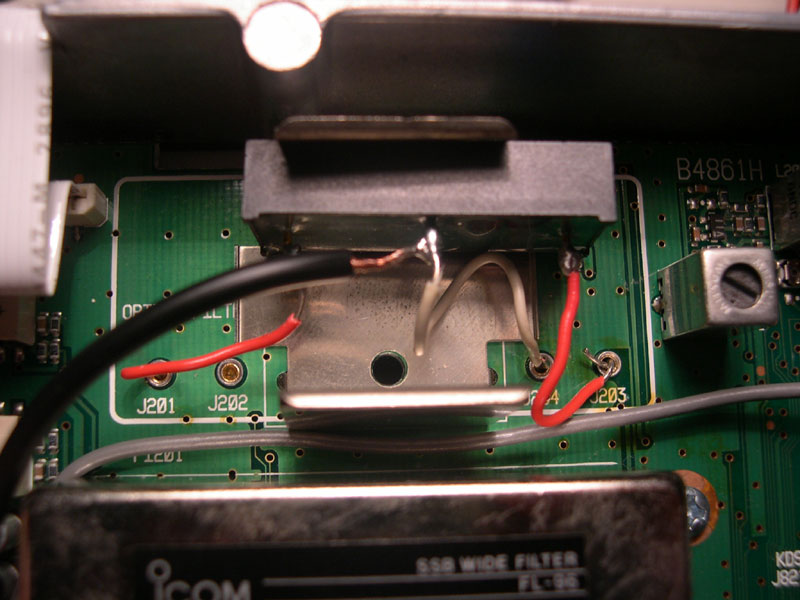

Il filtro è stato posizionato nello spazio previsto dalla Icom per i filtri opzionali a 455 Khz sulla Main Board che si trova nella parte inferiore delle radio. Per agevolare l'installazione ho saldato sul filtro, molto più piccolo dell'originale Icom, tre fili di tipo "telefonico" in modo da poterli inserire nei connettori previsti per l'installazione senza saldature. I due connettori centrali (J202 e J204) sono a massa mentre quelli esterni sono J201 l'ingresso e J203 l'uscita del segnale 455 Khz. Il filtro Collins è stato connesso a massa attraverso il connettore J204 e i ai connettori J201 e J203 per il segnale.
Il segnale a 455 Khz per la modifica Drm (da inviare al convertitore esterno 455/12 khz della SatService) è stato preso dal connettore J201 e dalla massa J204.
Un cavetto schermato, che ho infilato nello spazio libero della presa posteriore del tasto CW, viene utilizzato per portare fuori dall'apparato il segnale a 455 khz da inviare al convertitore.
Attenzione per ricevere il Drm on l'IC-756 bisogna attivare l'opzione "inversione segnale"(Flip input Spectrum) all'interno del software Dream

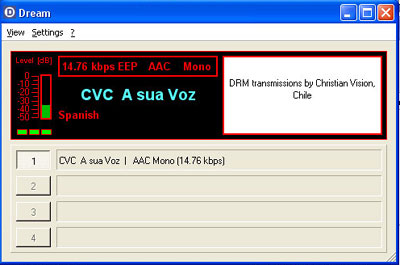

Le prime prove di ricezione con l'IC 756 sono state spettacolari, ho ricevuto il segnale in onde medie di Milano Siziano sui 693 khz e anche CVC che trasmette dal Chile sui 17660 Khz con 15 Kw, ecco l'immagine di Dream della ricezione:
